Description

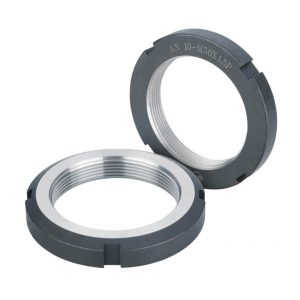

Simple structure AN locknut, simultaneously machined threading and end face, ensuring minimum deviation error.
- Material Composition: S45C(C45E4)
- Hardness: HRC26° ~28°
- Thread Precision: ISO 4H
- Manufacturing Method: High Precision Turning
- Run Out: 0.005mm

|
| Thread |
D |
h |
g |
t |
d |
| AN 0-M10x0.75P |
18 |
4 |
3 |
2 |
13.5 |
| AN 1-M12x1.0P |
22 |
17 |
| AN 2-M15x1.0P |
25 |
5 |
4 |
21 |
| AN 3-M17x1.0P |
28 |
24 |
| AN 4-M20x1.0P |
32 |
6 |
26 |
| AN 5-M25x1.5P |
38 |
7 |
5 |
32 |
| AN 6-M30x1.5P |
45 |
38 |
| AN 7-M35x1.5P |
52 |
8 |
44 |
| AN 8-M40x1.5P |
58 |
9 |
6 |
2.5 |
50 |
| AN 9-M45x1.5P |
65 |
10 |
56 |
| AN 10-M50x1.5P |
70 |
11 |
61 |
| AN 11-M55x2.0P |
75 |
7 |
3 |
67 |
| AN 12-M60x2.0P |
80 |
73 |
| AN 13-M65x2.0P |
85 |
12 |
79 |
| AN 14-M70x2.0P |
92 |
8 |
3.5 |
85 |
| AN 15-M75x2.0P |
98 |
13 |
90 |
| AN 16-M80x2.0P |
105 |
15 |
95 |
| AN 17-M85x2.0P |
110 |
16 |
102 |
| AN 18-M90x2.0P |
120 |
10 |
4 |
108 |
| AN 19-M95x2.0P |
125 |
17 |
113 |
| AN 20-M100x2.0P |
130 |
18 |
120 |
| AN 21-M105x2.0P |
140 |
12 |
5 |
126 |
| AN 22-M110x2.0P |
145 |
19 |
133 |
| AN 23-M115x2.0P |
150 |
137 |
| AN 24-M120x2.0P |
155 |
20 |
138 |
| AN 25-M125x2.0P |
160 |
21 |
148 |
| AN 26-M130x2.0P |
165 |
149 |
| AN 27-M135x2.0P |
175 |
22 |
14 |
6 |
160 |
| AN 28-M140x2.0P |
180 |
| AN 29-M145x2.0P |
190 |
24 |
172 |
| AN 30-M150x2.0P |
195 |
171 |
| AN 31-M155x2.0P |
200 |
25 |
16 |
7 |
182 |
| AN 32-M160x3.0P |
210 |
| AN 33-M165x3.0P |
26 |
193 |
| AN 34-M170x3.0P |
220 |
| AN 36-M180x3.0P |
230 |
27 |
18 |
8 |
203 |
| AN 38-M190x3.0P |
240 |
28 |
214 |
| AN 40-M200x3.0P |
250 |
29 |
226 |
|
