Description
All dimensions are same as SMR-E except the length is longer, which makes it more rigid.
![]() |
|
Note*: Single: Single carriage/ Double: Double carriages closely contacting with each other.

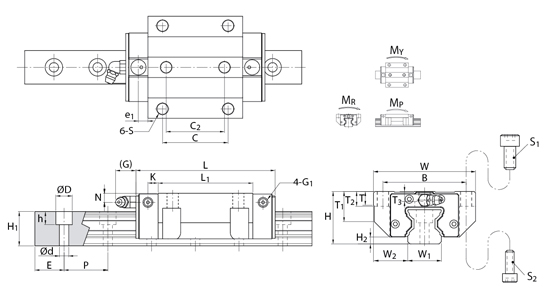

Model No. | External dimension | Carriage dimension | ||||||||||||||||||
Height H |
Width W |
Length L |
W2 |
H2 |
B |
C |
C2 | S | L1 | T | T1 | T2 | T3 | N | G | K | e1 | G1 | Grease Nipple | |
SMR 25E SMR 25LE |
36 | 70 | 97.5 115.5 |
23.5 | 4.8 | 57 | 45 | 40 | M8 | 65.5 83.5 |
9.5 | 20.2 | 10 | 5.8 | 6 | 12 | 6.6 | 6.5 | M6 | G-M6 |
SMR 30E SMR 30LE |
42 | 90 | 112.4 135.2 |
31 | 6 | 72 | 52 | 44 | M10 | 75.9 98.7 |
10 | 21.6 | 13 | 6.7 | 7 | 12 | 8 | 7 | M6 | G-M6 |
SMR 35E SMR 35LE |
48 | 100 | 125.3 153.5 |
33 | 6.5 | 82 | 62 | 52 | M10 | 82.3 110.5 |
12 | 27.5 | 15 | 9.5 | 8 | 12 | 8 | 7 | M6 | G-M6 |
SMR 45E SMR 45LE |
60 | 120 | 154.2 189.4 |
37.5 | 8 | 100 | 80 | 60 | M12 | 106.5 141.7 |
14.5 | 35.5 | 15 | 12.5 | 10 | 13.5 | 10 | 8 | M6 | G-PT 1/8 |
SMR 55E SMR 55LE |
70 | 140 | 185.4 235.4 |
43.5 | 10 | 116 | 95 | 70 | M14 | 129.5 179.5 |
17.5 | 41 | 18 | 15.5 | 11 | 13.5 | 12 | 7.95 | M6 | G-PT 1/8 |
SMR 65LE | 90 | 170 | 300.4 | 53.5 | 12 | 142 | 110 | 82 | M16 | 230 | 19.5 |
56 |
20 | 26 | 16.5 | 13.5 | 12 | 8 | M6 | G-PT 1/8 |
Model No. | Rail dimension | Basic load rating | Static moment rating | Weight | ||||||||||
Width W1 |
Height H1 |
Pitch P |
E std. |
D × h × d |
Dynamic C kN |
StaticCo kN |
Mp kN-m |
MY kN-m |
MR kN-m |
Carriage kg |
Rail kg/m |
|||
Single* | Double* | Single* | Double* | |||||||||||
SMR 25E SMR 25LE |
23 | 23.5 | 30 | 20 | 11 × 9 × 7 | 27.4 33.1 |
57.4 73.3 |
0.63 1.01 |
3.63 5.49 |
0.63 1.01 |
3.63 5.49 |
0.66 0.84 |
0.75 0.95 |
3.5 |
SMR 30E SMR 30LE |
28 | 27.5 | 40 | 20 | 14 × 12 × 9 | 39.5 49.4 |
82.7 110.3 |
1.01 1.78 |
5.90 9.60 |
1.01 1.78 |
5.90 9.60 |
1.15 1.53 |
1.4 1.72 |
5 |
SMR 35E SMR 35LE |
34 | 30.5 | 40 | 20 | 14 × 12 × 9 | 55.6 69.6 |
117.0 156.0 |
1.63 2.86 |
9.59 15.57 |
1.63 2.86 |
9.59 15.27 |
1.98 2.63 |
1.95 2.45 |
7 |
SMR 45E SMR 45LE |
45 | 37 | 52.5 | 22.5 | 20 × 17 × 14 | 89.3 110.6 |
184.1 242.2 |
3.27 5.6 |
18.48 29.56 |
3.27 5.6 |
18.48 29.56 |
4.18 5.5 |
3.9 4.5 |
11.2 |
SMR 55E SMR 55LE |
53 | 43 | 60 | 30 | 23 × 20 × 16 | 127.8 163.2 |
256.5 351.0 |
5.51 10,16 |
30.89 53.02 |
5.51 10,16 |
30.89 53.02 |
6.96 9.52 |
6 7.9 |
15.6 |
SMR 65LE | 63 | 52 | 75 | 35 | 26 × 22 × 18 | 263.5 | 583.7 | 21.49 | 111.99 | 21.49 | 111.99 | 18.73 | 17.6 | 22.4 |
