FDVE

FDVE

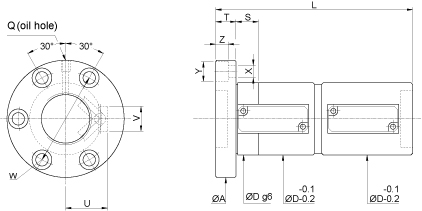

Description

Screw size Ball DIA.

Effective
turns
circuitxrow

BASIC RATE LOAD(kgf) Nut Flange Fit Bolt Return tube Oil hole Stiffness 2D-CAD
(DWG)
O.D. Lead Dynamic
(1×106 REV.)
Ca

Static

Co

Dg6

L

A T W S X Y Z U V Q kgf/μm
12 10 2.381 2.5×1 420 720 25 102 48 10 36 10 4.5 8 4.4 14 12 M6×1P 30 cad button
20 10 3.969 2.5×1 1210 2380 38 113 62 13 50 10 5.5 9.5 5.5 23 15 M6×1P 51 cad button
3.5×1 1580 3230 133 68 cad button
16 3.969 1.5×1 830 1530 38 128 62 13 50 10 5.5 9.5 5.5 23 15 M6×1P 35 cad button
2.5×1 1210 2380 160 51 cad button
20 3.969 1.5×1 830 1530 38 130 62 13 50 10 5.5 9.5 5.5 23 15 M6×1P 35 cad button
25 16 3.969 1.5×1 920 1930 42 126 68 15 55 15 6.6 11 6.5 26 14 M6×1P 41 cad button
2.5×1 1340 3000 158 61 cad button
20 4.762 1.5×1 1170 2300 44 154 72 15 59 15 6.6 11 6.5 28 14 M6×1P 43 cad button
2.5×1 1710 3580 194 63 cad button
3.5×1 2220 4860 234 83 cad button
32 16 3.969 1.5×1 1010 2480 49 132 78 15 63 15 6.6 11 6.5 30 16 M8×1P 49 cad button
2.5×1 1470 3860 164 73 cad button
3.5×1 1910 5240 196 96 cad button
5×1 2340 6610 228 120 cad button
6.35 2.5×1 2830 8200 57 173 98 18 77 20 11 17.5 11 34 22 M8×1P 80 cad button
3.5×1 3680 11120 205 105 cad button
5×1 4490 14050 237 131 cad button
20 3.969 1.5×1 1010 2480 49 134 78 15 63 15 6.6 11 6.5 30 16 M8×1P 49 cad button
2.5×1 1470 3860 174 73 cad button
3.5×1 1910 5240 214 96 cad button
5×1 2350 6610 254 120 cad button
6.35 2.5×1 2830 8200 57 204 98 18 77 20 11 17.5 11 34 22 M8×1P 80 cad button
3.5×1 3680 11120 244 105 cad button
5×1 4490 14050 284 131 cad button
36 10 6.35 3.5×1 3890 9390 60 155 100 18 80 20 11 17.5 11 36 22 M8×1P 115 cad button
5×1 4750 11860 175 143 cad button
12 6.35 2.5×1 2990 6920 60 152 100 18 80 20 11 17.5 11 36 22 M8×1P 88 cad button
3.5×1 3890 9390 176 115 cad button
5×1 4750 11860 200 143 cad button
16 6.35 2.5×1 2990 6920 60 173 100 18 80 20 11 17.5 11 36 22 M8×1P 88 cad button
3.5×1 3890 9390 205 115 cad button
5×1 4750 11860 237 143 cad button
20 6.35 1.5×1 2050 4450 60 164 100 18 80 20 11 17.5 11 36 22 M8×1P 59 cad button
2.5×1 2990 6920 204 88 cad button
3.5×1 3890 9390 244 115 cad button
5×1 4750 11860 284 143 cad button
40 10 6.35 3.5×1 4130 10560 64 155 104 18 84 20 11 17.5 11 38 22 PT1/8″ 125 cad button
5×1 5050 13340 175 155 cad button
12 6.35 2.5×1 3180 7780 64 141 104 18 84 20 11 17.5 11 38 22 PT1/8″ 95 cad button
3.5×1 4130 10560 165 125 cad button
5×1 5050 13340 189 155 cad button
16 6.35 2.5×1 3180 7780 64 173 104 18 84 20 11 17.5 11 38 22 PT1/8″ 95 cad button
3.5×1 4130 10560 205 125 cad button
5×1 5050 13340 237 155 cad button
7.144 2.5×1 3740 8790 64 173 104 18 84 15 11 17.5 11 39 20 PT1/8″ 98 cad button
3.5×1 4870 11930 205 128 cad button
5×1 5950 15070 237 159 cad button
20 6.35 1.5×1 2180 5000 64 143 104 18 84 20 11 17.5 11 38 22 PT1/8″ 64 cad button
2.5×1 3180 7780 183 95 cad button
3.5×1 4130 10560 223 125 cad button
5×1 5050 13340 263 155 cad button
40 6.35 1.5×1 2180 5000 64 242 104 18 84 20 11 17.5 11 38 20 PT1/8″ 64 cad button
50 10 6.35 3.5×1 4560 13230 73 155 118 18 96 20 11 17.5 11 43 22 PT1/8″ 149 cad button
5×1 5580 16710 175 185 cad button
12 6.35 2.5×1 3510 9750 73 152 118 18 96 20 11 17.5 11 43 22 PT1/8″ 112 cad button
3.5×1 4560 13230 176 149 cad button
5×1 5580 16710 200 185 cad button
7.144 2.5×1 4080 11260 75 161 122 20 98 15 14 20 13 44 24 PT1/8″ 114 cad button
3.5×1 5300 15280 185 151 cad button
5×1 6480 19300 209 187 cad button
16 6.35 2.5×1 3510 9750 73 174 118 18 96 20 11 17.5 11 43 22 PT1/8″ 112 cad button
3.5×1 4560 13230 206 149 cad button
5×1 5580 16710 238 185 cad button
7.144 2.5×1 4080 11260 75 173 122 20 98 15 14 20 13 44 22 PT1/8″ 114 cad button
3.5×1 5300 15280 205 151 cad button
5×1 6480 19300 237 187 cad button
20 7.144 1.5×1 2790 7240 75 164 122 20 98 15 14 20 13 44 20 PT1/8″ 77 cad button
2.5×1 4080 11260 204 114 cad button
3.5×1 5300 15280 244 151 cad button
5×1 6480 19300 284 187 cad button
7.938 2.5×1 4750 12090 76 219 123 25 99 20 14 20 13 46 25 PT1/8″ 117 cad button
3.5×1 6180 16400 259 154 cad button
5×1 7550 20720 299 191 cad button
50 7,938 1.5×1 3250 7770 76 305 123 25 99 20 14 20 13 46 25 PT1/8″ 79 cad button
63 10 6.35 3.5×1 5030 17020 86 155 133 22 108 20 14 20 13 49 24 PT1/8″ 178 cad button
5×1 6150 1500 175 220 cad button
12 6.35 2.5×1 3870 12540 86 153 133 22 108 20 14 20 13 49 24 PT1/8″ 134 cad button
3.5×1 5030 17020 177 178 cad button
5×1 6150 1500 201 220 cad button
7.144 2.5×1 4540 14460 87 158 134 22 110 20 14 20 13 50 25 PT1/8″ 136 cad button
3.5×1 5900 7210 182 180 cad button
5×1 7210 24780 206 224 cad button
16 7.144 2.5×1 4540 14460 87 177 134 22 110 20 14 20 13 50 25 PT1/8″ 139 cad button
3.5×1 5900 7210 209 184 cad button
5×1 7210 24780 241 228 cad button
7.938 2.5×1 5260 15430 89 207 148 28 118 25 18 26 17.5 52 25 PT1/8″ 134 cad button
3.5×1 6840 20940 239 178 cad button
5×1 8360 26450 271 220 cad button
20 6.35 2.5×1 3870 12540 86 205 133 22 108 20 14 20 13 49 24 PT1/8″ 134 cad button
3.5×1 5030 17020 245 178 cad button
5×1 6150 1500 285 220 cad button
7.938 2.5×1 5260 15430 89 221 148 28 118 25 18 26 17.5 52 25 PT1/8″ 139 cad button
3.5×1 6840 20940 261 184 cad button
5×1 8360 26450 301 228 cad button
9.525 2.5×1 8870 25870 93 219 152 28 122 25 18 26 17.5 54 28 PT1/8″ 158 cad button
3.5×1 11530 35110 259 208 cad button
5×1 14090 44350 299 258 cad button
80 10 6.35 3.5×1 5030 17020 103 159 150 22 126 20 14 20 13 58 25 PT1/8″ 207 cad button
5×1 6150 1500 179 256 cad button
12 7.938 3.5×1 7670 27030 126 184 170 22 146 20 14 20 13 66 28 PT1/8″ 222 cad button
5×1 9380 34140 208 275 cad button
16 9.525 2.5×1 9900 33200 126 188 185 28 155 30 18 26 17.5 70 28 PT1/8″ 189 cad button
3.5×1 12990 45050 220 251 cad button
5×1 15880 56910 252 311 cad button
20 9.525 2.5×1 9900 33200 126 220 185 28 155 30 18 26 17.5 70 28 PT1/8″ 189 cad button
3.5×1 12990 45050 260 251 cad button
5×1 15880 56910 300 311 cad button
100 16 9.525 2.5×1 11320 41820 146 211 217 32 181 30 22 32 21.5 82 35 PT1/8″ 213 cad button
3.5×1 14720 56750 243 283 cad button
5×1 17990 71690 275 351 cad button
20 9.525 2.5×1 11320 41820 146 228 217 32 181 30 22 32 21.5 82 35 PT1/8″ 213 cad button
3.5×1 14720 56750 268 283 cad button
5×1 17990 71690 308 351 cad button
