FDVC

FDVC

Categories: ,

Description

Screw size Ball DIA.

Effective
turns
circuitxrow

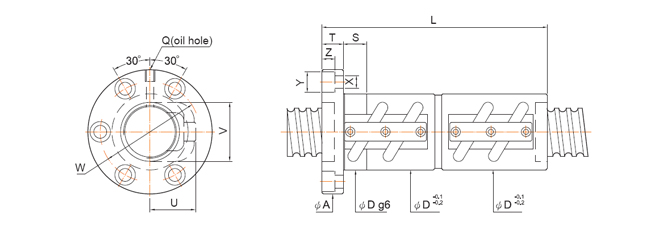

 BASIC RATE LOAD(kgf) Nut Flange Fit Bolt Return tube Oil hole Stiffness 2D-CAD
(DWG)
O.D. Lead Dynamic
(1×106 REV.)
Ca

Static

Co

 Dg6

L

 A T W S X Y Z U V Q kgf/μm
16 5 3.175 1.5×2 805 1525 31 90 54 12 41 15 5.5 9.5 5.5 20 23 M6x1P 39 cad button
2.5×1 690 1270 80 33 cad button
2.5×2 1250 2540 110 63 cad button
3.5×1 920 1780 90 45 cad button
20 5 3.175 1.5×2 965 2070 35 90 58 12 46 15 5.5 9.5 5.5 22 27 M6x1P 47 cad button
2.5×1 830 1730 80 40 cad button
2.5×2 1510 3460 110 77 cad button
3.5×1 1110 2420 90 55 cad button
6 3.969 1.5×2 1285 2545 36 104 60 12 47 15 5.5 9.5 5.5 23 28 M6x1P 49 cad button
2.5×1 1100 2120 92 41 cad button
3.5×1 1470 2970 104 56 cad button
25 5 3.175 1.5×2 1065 2575 40 90 64 12 52 15 5.5 9.5 5.5 25 32 M6x1P 57 cad button
2.5×1 910 2150 80 48 cad button
2.5×2 1650 4300 110 92 cad button
3.5×1 1210 3010 90 65 cad button
6 3.969 1.5×2 1420 3215 42 104 68 12 55 15 5.5 9.5 5.5 28 33 M6x1P 58 cad button
2.5×1 1210 2680 92 49 cad button
2.5×2 2190 5360 128 94 cad button
3.5×1 1610 3750 104 67 cad button
10 4.762 1.5×2 1820 3840 45 136 72 16 58 15 6.6 11 6.5 29 35 M6x1P 60 cad button
2.5×1 1560 3200 122 50 cad button
3.5×1 2080 4480 136 69 cad button
28 5 3.175 1.5×2 1110 2960 44 90 70 12 56 15 6.6 11 6.5 28 35 M6x1P 62 cad button
2.5×1 950 2470 80 52 cad button
2.5×2 1720 4940 110 101 cad button
3.5×1 1270 3460 90 72 cad button
6 3.969 1.5×2 1480 3605 44 110 70 12 56 15 6.6 11 6.5 28 36 M6x1P 63 cad button
2.5×1 1270 3000 98 53 cad button
2.5×2 2300 6000 134 103 cad button
3.5×1 1690 4200 110 73 cad button
32 5 3.175 1.5×2 1180 3410 50 90 76 12 63 15 6.6 11 6.5 30 39 M6x1P 69 cad button
2.5×1 1010 2840 80 58 cad button
2.5×2 1830 5680 110 112 cad button
2.5×3 2590 8520 140 164 cad button
3.5×1 1350 3980 90 80 cad button
6 3.969 1.5×2 1560 4135 52 104 78 12 65 15 6.6 11 6.5 32 40 M6x1P 70 cad button
2.5×1 1330 3450 92 59 cad button
2.5×2 2410 6900 128 114 cad button
3.5×1 1770 4830 104 81 cad button
8 4.762 1.5×2 2010 5010 54 126 88 16 70 15 9 14 8.5 33 42 M6x1P 73 cad button
2.5×1 1720 4180 110 61 cad button
2.5×2 3120 8360 158 118 cad button
3.5×1 2300 5850 126 84 cad button
10 6.35 1.5×2 3000 6530 57 142 91 16 73 15 9 14 8.5 37 45 M8x1P 76 cad button
2.5×1 2570 5440 122 64 cad button
2.5×2 4660 10880 182 123 cad button
3.5×1 3430 7620 142 88 cad button
36 6 3.969 2.5×1 1430 3950 55 92 82 12 68 15 6.6 11 6.5 32 45 M6x1P 65 cad button
2.5×2 2600 7900 128 126 cad button
10 6.35 1.5×2 3180 7410 62 144 104 18 82 20 11 17.5 11 40 49 M6x1P 83 cad button
2.5×1 2720 6180 124 70 cad button
2.5×2 4930 12360 184 136 cad button
3.5×1 3630 8650 144 90 cad button
40 5 3.175 1.5×2 1280 4275 58 94 92 16 72 15 9 14 8.5 34 47 M8x1P 82 cad button
2.5×1 1090 3560 84 69 cad button
2.5×2 1980 7120 114 133 cad button
2.5×3 2800 10680 144 196 cad button
3.5×1 1450 4980 94 95 cad button
6 3.969 1.5×2 1750 5300 60 108 94 16 76 15 9 14 8.5 36 48 PT1/8″ 85 cad button
2.5×1 1500 4420 96 71 cad button
2.5×2 2720 8840 132 138 cad button
2.5×3 3850 13260 168 202 cad button
3.5×1 2000 6190 108 98 cad button
8 4.762 1.5×2 2220 6320 62 126 96 16 78 15 9 14 8.5 38 50 PT1/8″ 86 cad button
2.5×1 1900 5270 110 73 cad button
2.5×2 3450 10540 158 141 cad button
3.5×1 2540 7380 126 100 cad button
10 6.35 1.5×2 3370 8335 65 152 106 18 85 20 11 17.5 11 42 52 PT1/8″ 91 cad button
2.5×1 2880 6950 132 71 cad button
2.5×2 5220 13900 192 148 cad button
3.5×1 3840 9730 152 105 cad button
45 10 6.35 2.5×1 3020 7850 70 134 112 18 90 20 11 17.5 11 48 58 PT1/8″ 84 cad button
2.5×2 5480 15700 194 163 cad button
12 7.144 2.5×1 3550 8950 74 158 122 18 97 20 14 20 13 49 60 PT1/8″ 85 cad button
2.5×2 6440 17900 230 165 cad button
50 5 3.175 1.5×2 1410 5305 70 107 104 16 86 15 9 14 8.5 40 57 PT1/8″ 98 cad button
1.5×3 2000 7960 127 144 cad button
3.5×1 1610 6190 107 114 cad button
6 3.969 2.5×2 2980 11000 72 134 106 16 88 15 9 14 8.5 43 59 PT1/8″ 164 cad button
2.5×3 4220 16500 170 242 cad button
8 4.762 2.5×2 3900 13020 75 160 116 18 95 20 11 17.5 11 45 60 PT1/8″ 170 cad button
2.5×3 5520 19530 208 250 cad button
10 6.35 1.5×2 3725 10450 78 154 119 18 98 20 11 17.5 11 48 62 PT1/8″ 119 cad button
2.5×1 3190 8710 134 91 cad button
2.5×2 5790 17420 194 177 cad button
2.5×3 8200 23610 254 261 cad button
3.5×1 4260 12190 154 126 cad button
12 7.144 2.5×1 3700 10050 82 160 128 22 105 20 14 20 13 52 64 PT1/8″ 92 cad button
2.5×2 6710 20100 232 179 cad button
55 10 6.35 2.5×2 6005 19540 84 194 125 18 103 20 11 17.5 11 54 68 PT1/8″ 191 cad button
2.5×3 8510 29310 254 281 cad button
63 10 6.35 2.5×1 3510 11200 90 136 132 20 110 20 11 17.5 11 53 76 PT1/8″ 110 cad button
2.5×2 6370 22400 196 213 cad button
2.5×3 9020 33600 256 313 cad button
12 7.938 2.5×1 4760 13820 94 160 142 22 117 20 14 20 13 57 76 PT1/8″ 112 cad button
2.5×2 8650 27560 232 218 cad button
2.5×3 12250 41340 304 322 cad button
16 9.525 2.5×1 8050 23100 100 200 150 22 123 20 14 20 13 62 79 PT1/8″ 144 cad button
2.5×2 14600 46200 296 280 cad button
80 10 6.35 2.5×2 7130 28500 115 200 163 22 137 20 14 20 13 64 91 PT1/8″ 258 cad button
2.5×3 10100 42750 260 380 cad button
12 7.938 2.5×2 9710 35560 120 232 169 22 143 25 14 20 13 67 94 PT1/8″ 265 cad button
2.5×3 13760 53340 302 391 cad button
16 9.525 2.5×2 16450 59280 125 302 190 28 154 25 18 26 17.5 70 96 PT1/8″ 339 cad button
2.5×3 23300 88920 398 500 cad button
